O maszynie

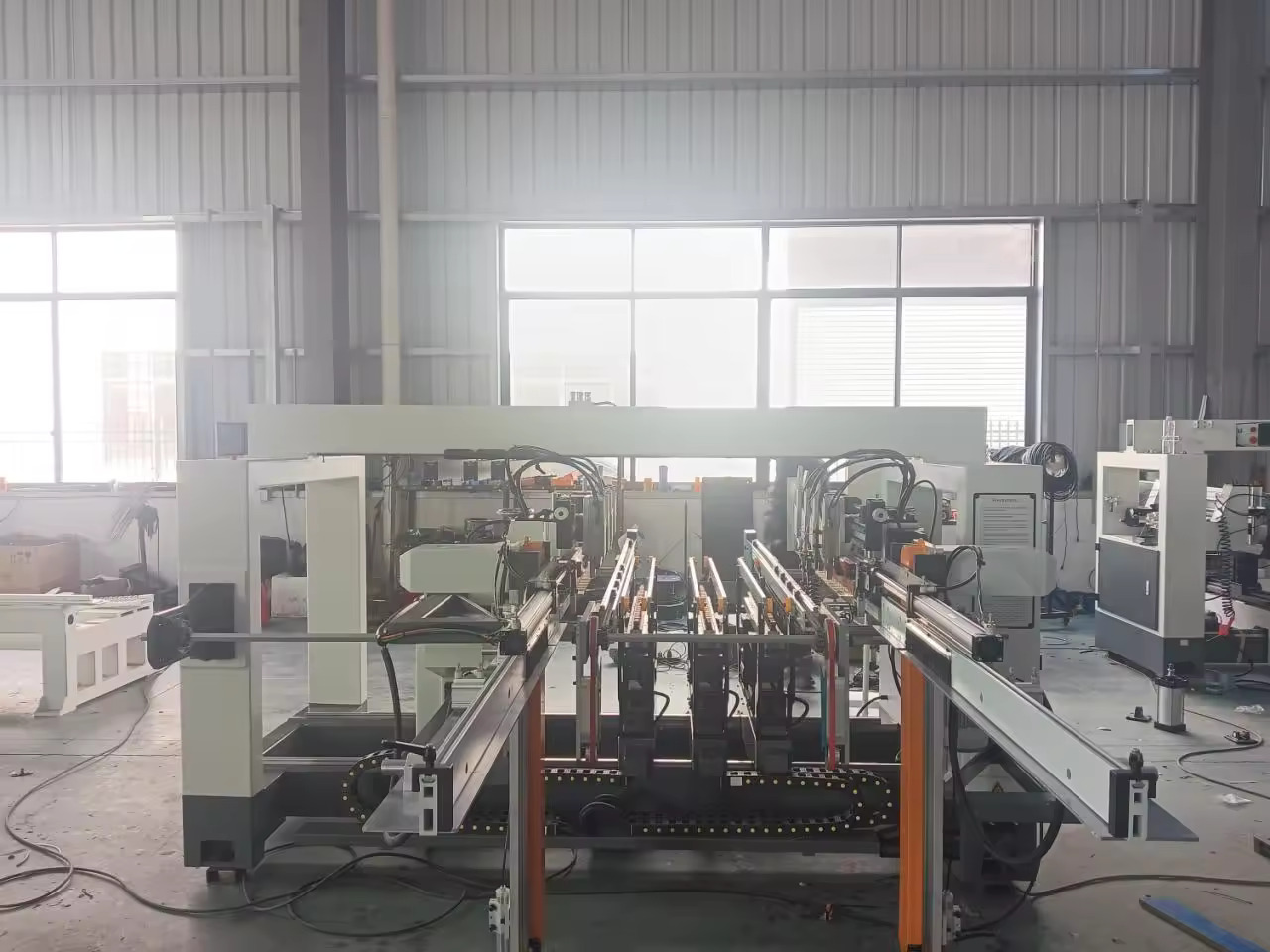

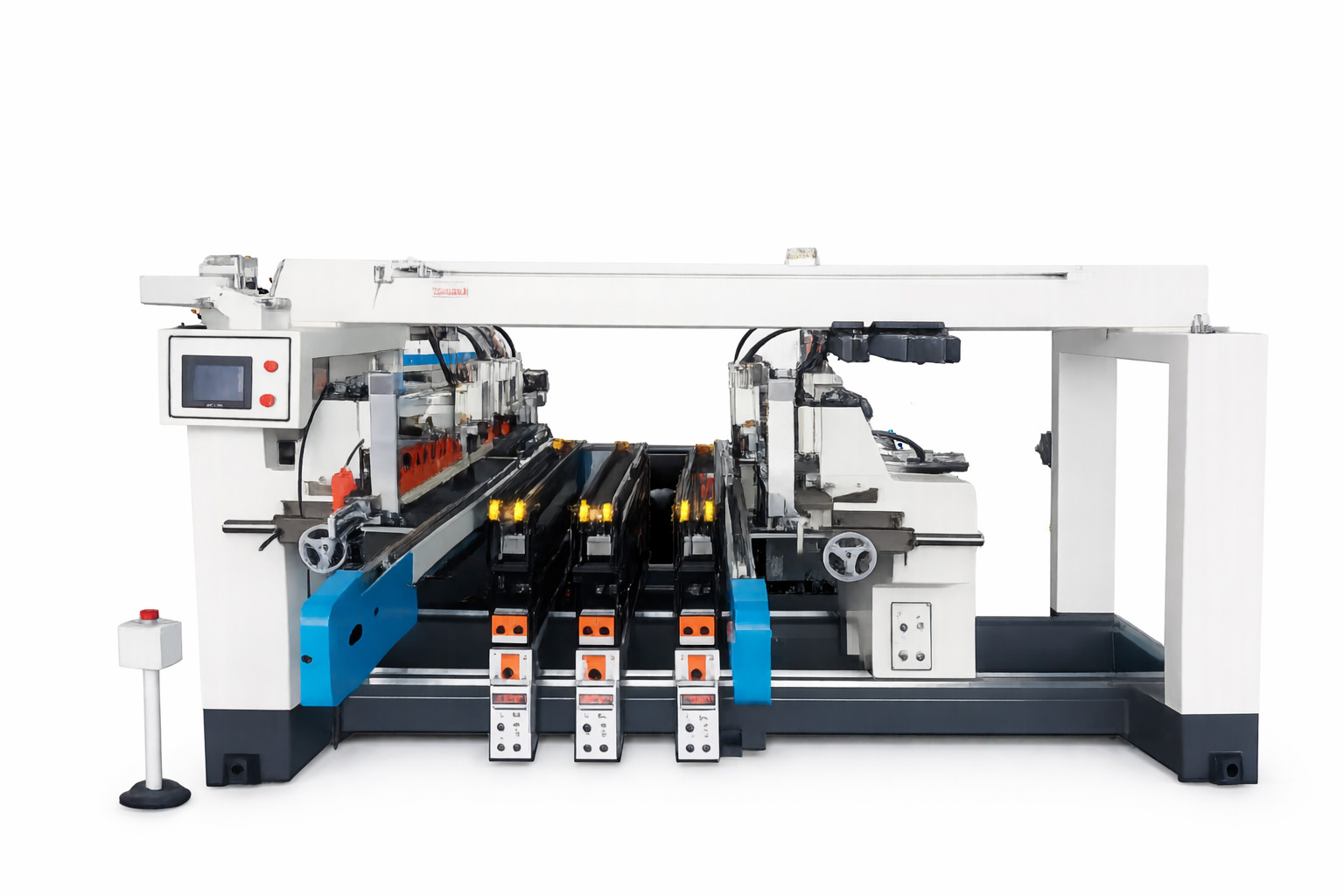

FUR-5R-1500 to wiertarka przelotowa klasy przemysłowej, przeznaczona do automatycznego wiercenia otworów konstrukcyjnych w elementach mebli płaskich — bokach, wieńcach, półkach i frontach. Element pobierany jest z magazynkowego podajnika grawitacyjnego, transportowany łańcuchem przez strefę pięciu jednostek wiercących i odkładany na windzie sztaplującej. Cykl realizowany jest bez stałego udziału operatora — operator wyłącznie uzupełnia magazynek i odbiera gotową paletę.
Konfiguracja pięciorzędowa (dwa rzędy poziome i trzy pionowe) wraz z czterema blokami pozycjonującymi umożliwia równoczesną obróbkę czterech elementów, co przekłada się na wydajność porównywalną z maszynami klasy premium przy istotnie niższym koszcie inwestycji. Sterownik PLC Kinco EC2N-40NC (zgodny z platformą Mitsubishi FX2N) wraz z panelem operatorskim OP320-A umożliwiają programowanie sekwencji wiercenia z dokładnością położenia ±0,2 mm.
Importerem i autoryzowanym przedstawicielem w Unii Europejskiej jest Marlotte Sp. z o.o. Identyczna maszyna pracuje w naszym zakładzie produkcyjnym w Elblągu — istnieje możliwość prezentacji w warunkach roboczych przed podjęciem decyzji o zakupie.
Jak działa
Cykl pracy realizowany jest bez stałego udziału operatora — operator wyłącznie uzupełnia magazynek i odbiera gotową paletę.
Załadunek magazynka
Operator układa elementy w grawitacyjnym podajniku magazynkowym. Magazynek przyjmuje stos płyt o grubości 12–40 mm i długości do 1500 mm.
Transport łańcuchowy
Łańcuch transportowy zsynchronizowany z cyklem wiercenia pobiera kolejny element z dołu stosu i przesuwa go w strefę pracy. Cztery bloki pozycjonujące w osi Y umożliwiają równoczesną obróbkę czterech elementów.
Wiercenie pięciorzędowe

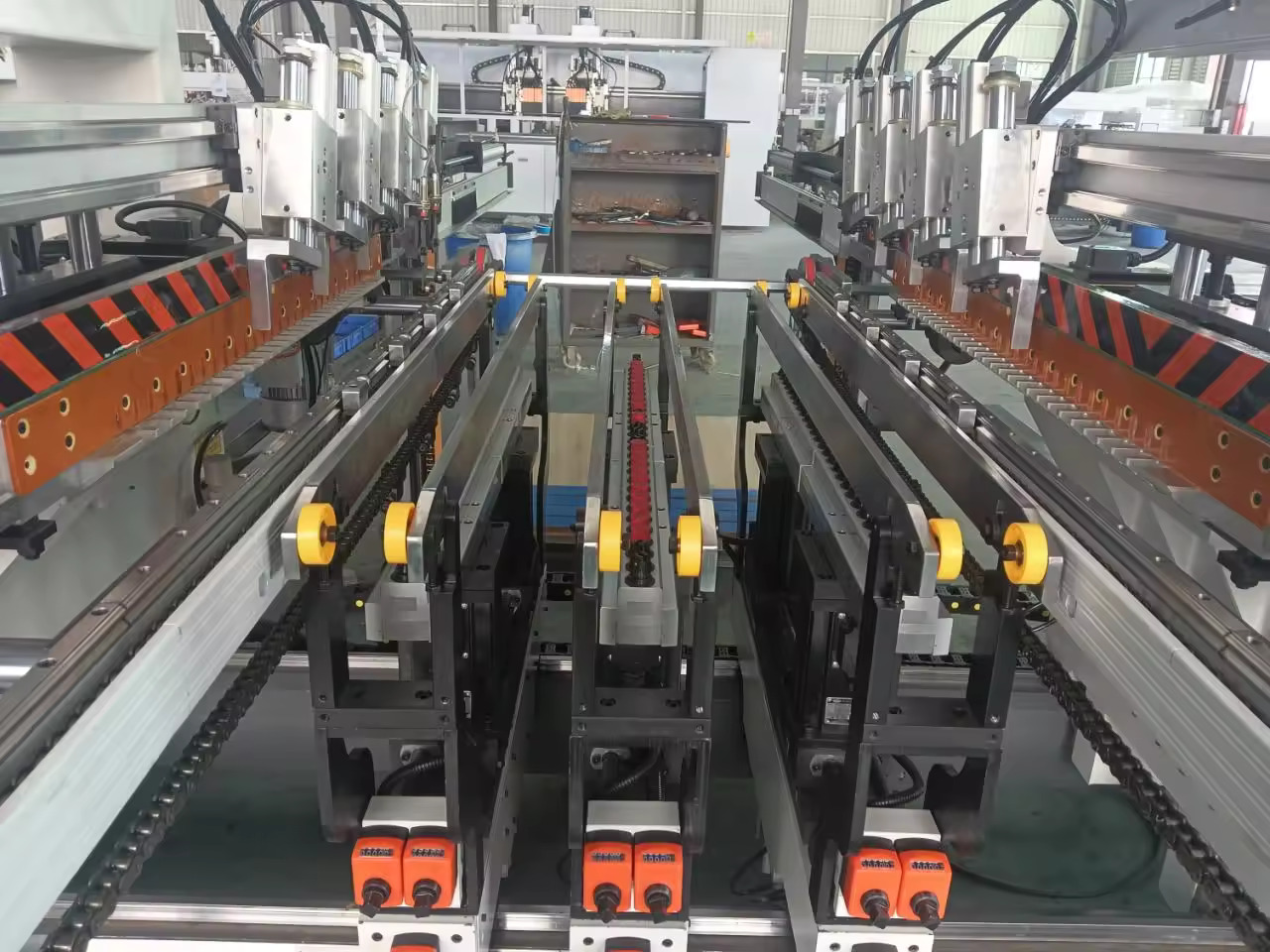

Pięć jednostek wiercących (dwie poziome boczne oraz trzy pionowe dolne) realizuje wiercenie zgodnie z programem zapisanym w sterowniku PLC. Łącznie 140 wrzecion: 84 pionowe (trzy rzędy po dwie głowice z 14 wrzecionami) oraz 56 poziomych. Sekwencja PLC wymusza pracę wrzecion pionowych przed poziomymi w celu wyeliminowania ryzyka kolizji.
Odbiór na windzie sztaplującej
Po obróbce element trafia na windę sztaplującą, która automatycznie układa elementy w stos. Operator odbiera gotową paletę — bez ręcznego odkładania pojedynczych sztuk.
Zastosowania
- Wiercenie otworów konstrukcyjnych w korpusach mebli (boki, wieńce, półki)
- Otwory pod konfirmaty, złącza mimośrodowe oraz kołki Ø5, Ø8 i Ø10 mm
- Otwory systemowe w rastrze 32 mm na fronty i półki
- Obróbka płyt wiórowych surowych i laminowanych, MDF oraz sklejki
- Produkcja seryjna — magazynek i winda sztaplująca umożliwiają równoległą obróbkę czterech elementów
- Integracja z linią produkcyjną (pilarka formatyzerska, okleiniarka) z synchronizacją taktu
Konstrukcja i komponenty
Komponenty uznanych producentów, układ bezpieczeństwa zgodny z Dyrektywą Maszynową, pełna dokumentacja CE zawarta w cenie maszyny.

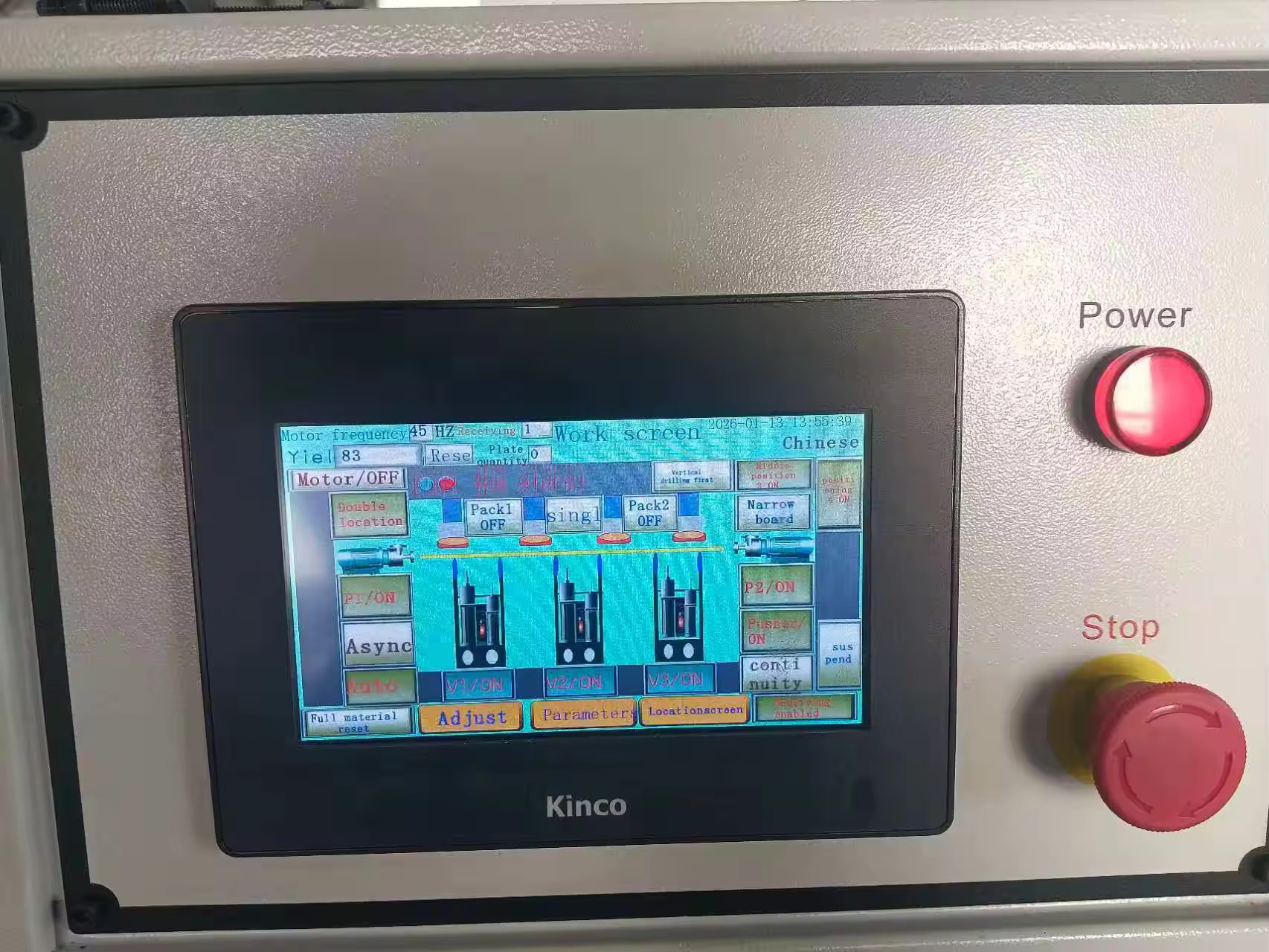

Sterowanie PLC Kinco EC2N-40NC
Sterownik zgodny z platformą Mitsubishi FX2N — uznany standard w automatyce przemysłowej. 12 wejść cyfrowych, 23 wyjścia cyfrowe. Panel operatorski OP320-A (wyświetlacz LCD tekstowy, języki polski, angielski i chiński, cztery tryby pracy: automatyczny, ręczny, kalibracji oraz parametrów).
Bezpieczeństwo zgodne z EN ISO 13849-1 kat. PL d
Obwód bezpieczeństwa Kategoria 3 / Performance Level d zgodnie z Dyrektywą Maszynową 2006/42/WE. Wyłączniki awaryjne grzybkowe, wyłącznik linkowy wzdłuż frontu maszyny, osłony stałe i ruchome z blokadą oraz czujniki krańcowe na wszystkich osiach. Przekaźnik zaniku i kontroli kolejności faz blokuje uruchomienie przy nieprawidłowej kolejności faz zasilania.
Konstrukcja nośna ze stali spawanej
Spawany korpus stalowy, prowadnice stalowe oraz łańcuch transportowy o podwyższonej trwałości. Masa własna 1900 kg zapewnia sztywność wymaganą do utrzymania tolerancji położenia ±0,2 mm w warunkach wieloletniej eksploatacji.
Wrzeciona 2 840 obr/min, chwyt Ø10 mm
Standardowy chwyt Ø10 mm zapewnia kompatybilność z asortymentem czołowych producentów wierteł (Leitz, Leuco, JSO, AKE, Yasen). Posuw regulowany pneumatycznie, niezależny dla każdego rzędu. Maksymalna średnica wiertła Ø35 mm dla pracy pojedynczej oraz Ø13 mm dla pracy wielowrzecionowej.
Pneumatyka — zespół FRL i jedenaście zaworów elektromagnetycznych
Zespół filtr-reduktor-smarownica na wejściu pneumatycznym, jedenaście zaworów elektromagnetycznych obsługujących siłowniki dociskowe oraz pozycjonujące. Wymagana klasa powietrza 4-4-4 zgodnie z ISO 8573-1 (osuszone, odolejone).
Komplet dokumentacji CE
Deklaracja Zgodności WE, instrukcja obsługi w języku polskim (około 80 stron), Risk Assessment zgodny z EN ISO 12100 (11 zagrożeń zidentyfikowanych, brak zagrożeń wysokiego ryzyka rezydualnego), schemat elektryczny w wersji REV 1.0 oraz tabliczka znamionowa Marlotte Sp. z o.o. jako importera odpowiedzialnego w UE. Dokumentacja przygotowana zgodnie z wymaganiami jednostek nadzoru (PIP, UDT).
Dane techniczne
- Konfiguracja
- 5 rzędów wiertarskich + 4 bazy
- Wrzeciona
- 84 pionowe + 56 poziomych (140 łącznie)
- Maks. długość elementu
- 1500 mm
- Min. długość elementu
- 220 mm
- Szerokość robocza
- 60–630 mm
- Grubość panelu
- 12–40 mm
- Maks. średnica wiertła
- Ø35 mm pojedyncze / Ø13 mm wielowrzecionowe
- Maks. głębokość wiercenia
- 60 mm
- Tolerancja położenia otworu
- ±0,2 mm
- Prędkość obrotowa wrzecion
- 2 840 obr/min
- Sterowanie
- PLC Kinco EC2N-40NC + HMI OP320-A
- Moc całkowita
- 12 kW
- Zasilanie
- 3 × 380 V / 50 Hz (3L + PE, BEZ N)
- Sprężone powietrze
- 5–6 bar, klasa 4-4-4 ISO 8573-1
- Wymiary (D × S × W)
- 3000 × 2800 × 1560 mm
- Masa
- 1900 kg
- Klasa szczelności szafy
- IP54
- Norma bezpieczeństwa
- EN ISO 13849-1 kat. PL d
Co dostajesz w cenie 147 000 zł netto
- Maszyna fabrycznie nowa, kompletna (jednostki wiercące, winda sztaplująca, szafa sterownicza, panel operatorski HMI)
- Transport do siedziby Odbiorcy na terenie Polski (kraje Unii Europejskiej — wycena indywidualna)
- Wniesienie i posadowienie na stanowisku docelowym
- Uruchomienie realizowane przez technika serwisowego Marlotte (zwolnienie blokad transportowych, podłączenie zasilania i instalacji pneumatycznej, kalibracja)
- Szkolenie operatorów (minimum 4 godziny): obsługa, programowanie, konserwacja codzienna
- Komplet dokumentacji CE: instrukcja obsługi w języku polskim, Deklaracja Zgodności WE, Risk Assessment EN ISO 12100, schemat elektryczny
- Tabliczka znamionowa Marlotte Sp. z o.o. zamontowana fabrycznie na maszynie
- Gwarancja 12 miesięcy obejmująca części oraz usługę serwisową
- Serwis pogwarancyjny w języku polskim: +48 510 765 550, serwis@marlotte.pl, poniedziałek – piątek, 8:00 – 16:00
Porównanie z konkurencją
- Lazzoni Expert L3 1500 jest maszyną importowaną od producenta chińskiego pod marką własną dystrybutora
- Lazzoni Expert L3 1500 w wersji bazowej (bez windy sztaplującej, dwa bloki pozycjonujące): 168 700 zł netto — winda sztaplująca oraz komplet czterech bloków pozycjonujących stanowią pozycje dodatkowo płatne
- Marlotte FUR-5R-1500: winda sztaplująca, komplet czterech bloków pozycjonujących, transport, uruchomienie, szkolenie oraz 12 miesięcy gwarancji zawarte w cenie 147 000 zł netto
Wyślij zapytanie — Wiertarka przelotowa FUR-5R-1500
Cena 147 000 zł netto. Odpowiadamy w 1 dzień roboczy z konkretną propozycją terminu i leasingu.
