O maszynie
ML-6K-220 to automatyczna maszyna licząco-pakująca w konfiguracji sześciu niezależnych zasobników wibracyjnych: pięciu kanałów liczących oraz jednego kanału wagowego. Maszyna kompletuje i pakuje w woreczki foliowe akcesoria meblowe — konfirmaty, wkręty, mimośrody, trzpienie, blaszki montażowe, kołki oraz drobny osprzęt.
Konstrukcja maszyny nie wymaga sprężonego powietrza — wszystkie ruchy mechaniczne (ciągnięcie folii, zgrzew, odcinanie) realizowane są silnikami elektrycznymi. Instalacja stanowiska ogranicza się do przyłącza 230 V — eliminuje to konieczność inwestycji w sprężarkę wraz z towarzyszącymi kosztami serwisowymi oraz zagrożeniami związanymi z układem pneumatycznym.
Każdy zasobnik wyposażony jest w niezależny panel HMI, dzięki czemu przezbrojenie pojedynczego kanału (zmiana receptury, wymiana materiału, kalibracja) nie wstrzymuje pracy pozostałych. Maszyna posadowiona na kółkach jezdnych z nóżkami poziomującymi — możliwa relokacja stanowiska bez prac instalacyjnych.
Jak działa
Cykl pracy realizowany jest bez stałego udziału operatora — operator wyłącznie uzupełnia magazynek i odbiera gotową paletę.
Załadunek zasobników
Operator napełnia poszczególne zasobniki materiałem zgodnie ze zleceniem produkcyjnym (BOM). Poziom materiału utrzymywany jest poniżej krawędzi zasobnika — przepełnienie blokuje pracę wibratora.
Liczenie i dozowanie
Zasobniki liczące — czujnik optyczny BOJKE ER2-18ZW zlicza elementy przecinające wiązkę detekcji aż do osiągnięcia zadanej liczby sztuk. Zasobnik wagowy — sterownik wagowy dozuje materiał do uzyskania zadanej masy porcji.
Zsyp do leja zbiorczego
Po zakończeniu odliczania i dozowania we wszystkich aktywnych zasobnikach porcja zsypywana jest do wspólnego leja zbiorczego nad zgrzewarką. Sygnał gotowości aktywuje cykl pakowania.
Formowanie woreczka i zgrzew
Zgrzewarka rozwija folię (celofan lub BOPP, taśma 220 mm), formuje woreczek przez złożenie, wykonuje zgrzew boczny. Czujnik IR BOJKE E32-T82W kontroluje pozycję znacznika folii drukowanej.
Wsyp materiału i zamknięcie
Materiał z leja zbiorczego zsypywany jest do uformowanego woreczka. Zgrzewarka wykonuje zgrzew zamykający (dwustrefowa regulacja temperatury, niezależna dla zgrzewu górnego i dolnego), po czym odcina gotowy pakiet.
Odbiór gotowych pakietów
Gotowe pakiety trafiają na tacę odbiorczą. Licznik partii pozwala automatycznie zatrzymać maszynę po osiągnięciu zadanej liczby opakowań (np. komplet dla jednego zlecenia).
Zastosowania
- Pakowanie akcesoriów montażowych dla mebli skrzyniowych (konfirmaty, wkręty, mimośrody, trzpienie)
- Kompletowanie blaszek montażowych, kołków drewnianych Ø8/Ø10 mm oraz zatrzasków
- Dozowanie drobnicy wagowej (drobne wkręty, gwoździe) w kanale wagowym
- Pakowanie pojedynczych pozycji akcesoriów dla zleceń detalicznych (jeden zasobnik aktywny)
- Produkcja seryjna oraz krótkie serie indywidualne (cyfrowa nastawa receptury — natychmiastowa zmiana parametrów dla nowego zlecenia)
Konstrukcja i komponenty
Komponenty uznanych producentów, układ bezpieczeństwa zgodny z Dyrektywą Maszynową, pełna dokumentacja CE zawarta w cenie maszyny.

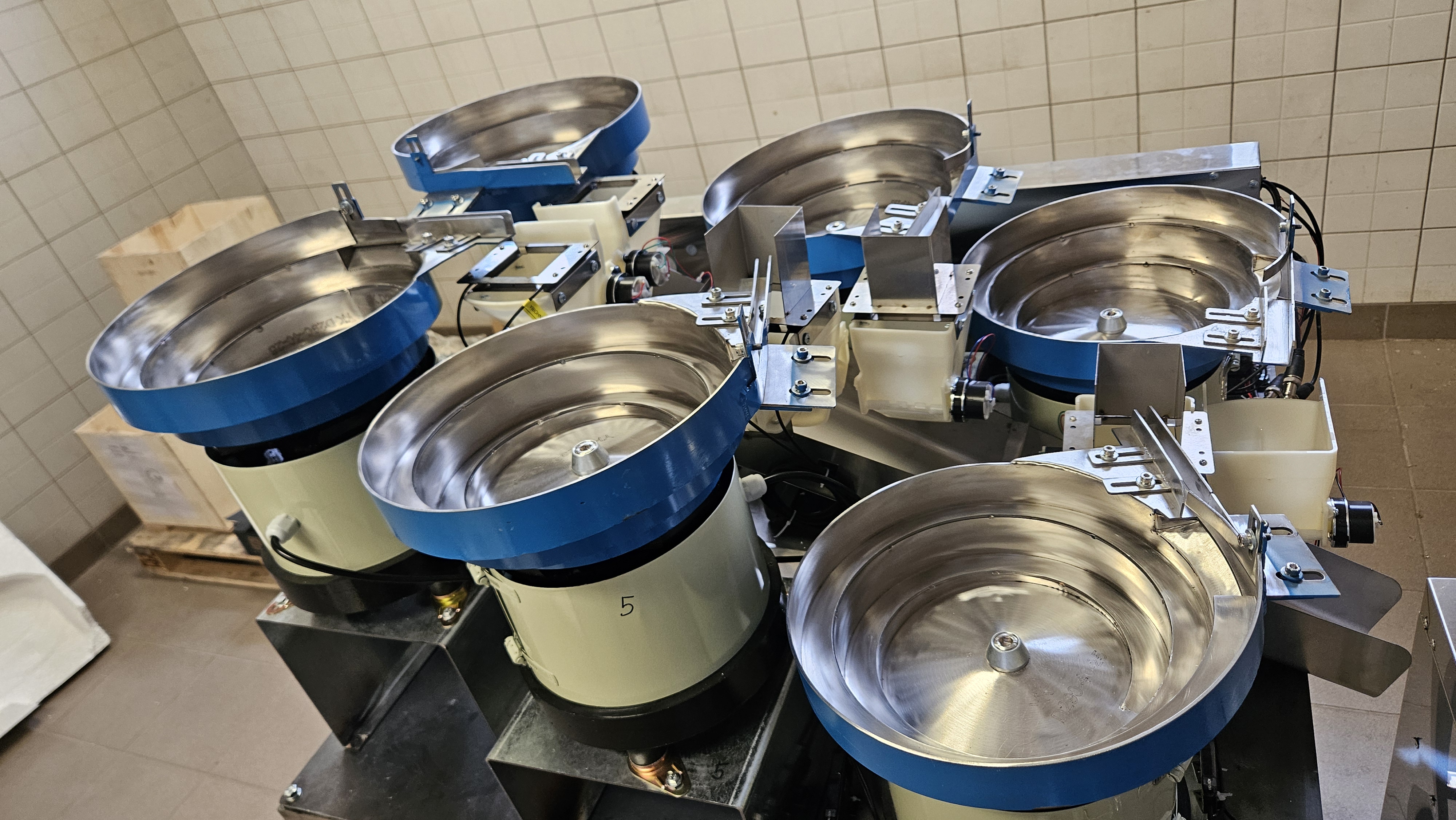

Sześć niezależnych zasobników wibracyjnych
Pięć zasobników liczących z czujnikiem optycznym BOJKE ER2-18ZW oraz jeden zasobnik wagowy ze sterownikiem wagowym. Każdy zasobnik wyposażony w niezależny panel sterowania — przezbrojenie pojedynczego kanału nie wstrzymuje pracy pozostałych.

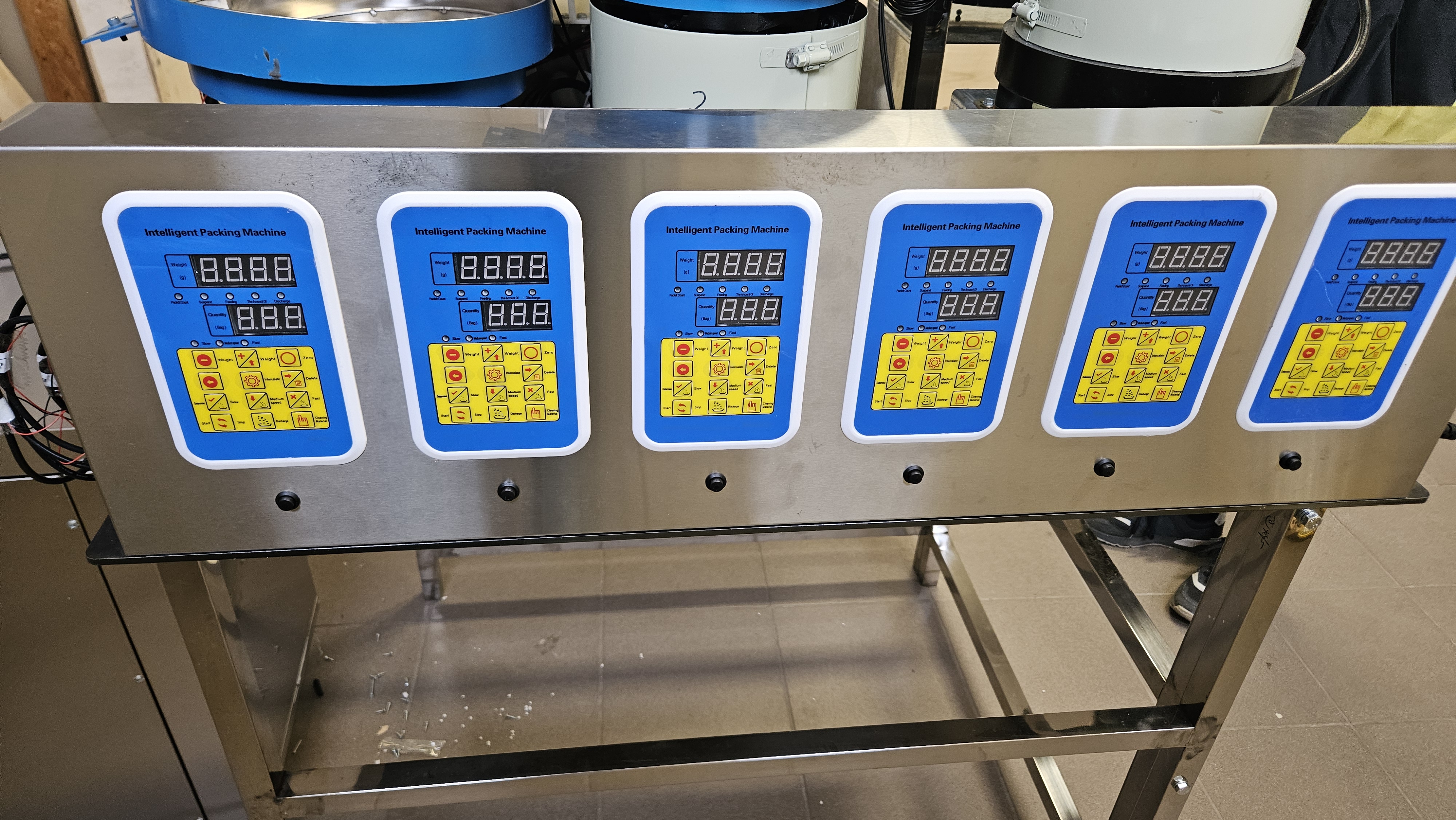

Sterownik zgrzewarki — panel 12-przyciskowy
Panel HMI z dwunastoma przyciskami i czterema wyświetlaczami siedmiosegmentowymi (temperatura górna, temperatura dolna, długość, licznik opakowań). Sterownik realizuje pełną sekwencję pakowania: ciągnięcie folii, zgrzew górny i dolny, odcinanie, kontrolę licznika partii.
Czujniki BOJKE ER2-18ZW (liczące) i E32-T82W (folia)
Czujniki optyczne BOJKE: ER2-18ZW dla zasobników liczących (5 kHz częstotliwość odpowiedzi, IP64, trzy tryby pracy zasięgu) oraz E32-T82W dla wykrywania znacznika folii drukowanej. Czujniki konfigurowalne z poziomu menu (kalibracja progu, logika wyjścia L-ON/D-ON).
Konstrukcja ze stali nierdzewnej
Rama i obudowa wykonane ze stali nierdzewnej — odporność na korozję, łatwość czyszczenia, zgodność z wymaganiami higienicznymi przemysłu meblowego. Kółka jezdne (cztery sztuki, dwa z hamulcem) wraz z nóżkami poziomującymi umożliwiają mobilność stanowiska.
Brak instalacji pneumatycznej
Wszystkie ruchy mechaniczne realizowane silnikami elektrycznymi sterowanymi z paneli HMI. Eliminacja sprężarki i instalacji pneumatycznej redukuje koszt inwestycji, obniża hałas stanowiska oraz wyklucza zagrożenia związane z układem ciśnieniowym.
Komplet dokumentacji CE
Deklaracja Zgodności WE, instrukcja obsługi w języku polskim (uniwersalna dla wariantów ML-6K-220 i ML-8K-220, z podziałem na część operatorską oraz serwisową), Risk Assessment zgodny z EN ISO 12100 (9 zagrożeń zidentyfikowanych, brak zagrożeń wysokiego ryzyka rezydualnego), schemat elektryczny.
Dane techniczne
- Zasobniki
- 6 niezależnych zasobników wibracyjnych
- Kanały
- 5 liczących + 1 wagowy
- Wydajność
- do 25 woreczków na minutę
- Folia
- celofan / BOPP, taśma 220 mm (woreczek ok. 110 mm po złożeniu)
- Zgrzew
- trójstronny, dwustrefowa regulacja temperatury (skala 0–255)
- Pozycjonowanie folii
- czujnik podczerwieni (IR) BOJKE E32-T82W
- Czujnik liczenia
- czujnik optyczny BOJKE ER2-18ZW (na każdy zasobnik liczący)
- Sterowanie
- niezależny panel HMI dla każdego zasobnika
- Zasilanie
- 230 V / 50 Hz, 1-fazowe (wtyczka CEE 7/4 Schuko)
- Moc
- 800 W (ok. 3,5 A)
- Sprężone powietrze
- nie wymagane
- Konstrukcja
- stal nierdzewna, kółka jezdne (2 z hamulcem), nóżki poziomujące
- Wymiary gabarytowe
- ok. 1200 × 700 × 1900 mm
- Masa
- ok. 180 kg
- Poziom hałasu
- typowo < 75 dB(A)
Co dostajesz w cenie 95 000 zł netto
- Maszyna fabrycznie nowa, kompletna (6 zasobników, zgrzewarka, panele HMI, taca odbiorcza)
- Transport do siedziby Odbiorcy na terenie Polski (kraje Unii Europejskiej — wycena indywidualna)
- Wniesienie i posadowienie na stanowisku docelowym (maszyna na kółkach — bez prac fundamentowych)
- Uruchomienie realizowane przez technika serwisowego Marlotte (demontaż zabezpieczeń transportowych, kalibracja czujników liczących, kalibracja zasobnika wagowego)
- Szkolenie operatorów: obsługa, ustawianie receptur, wymiana folii, konserwacja codzienna
- Komplet dokumentacji CE: instrukcja obsługi w języku polskim, Deklaracja Zgodności WE, Risk Assessment EN ISO 12100, schemat elektryczny
- Tabliczka znamionowa Marlotte Sp. z o.o. zamontowana fabrycznie na maszynie
- Gwarancja 12 miesięcy obejmująca części oraz usługę serwisową
- Serwis pogwarancyjny w języku polskim: +48 510 765 550, serwis@marlotte.pl, poniedziałek – piątek, 8:00 – 16:00
Wyślij zapytanie — Maszyna licząco-pakująca ML-6K-220
Cena 95 000 zł netto. Odpowiadamy w 1 dzień roboczy z konkretną propozycją terminu i leasingu.
