O maszynie

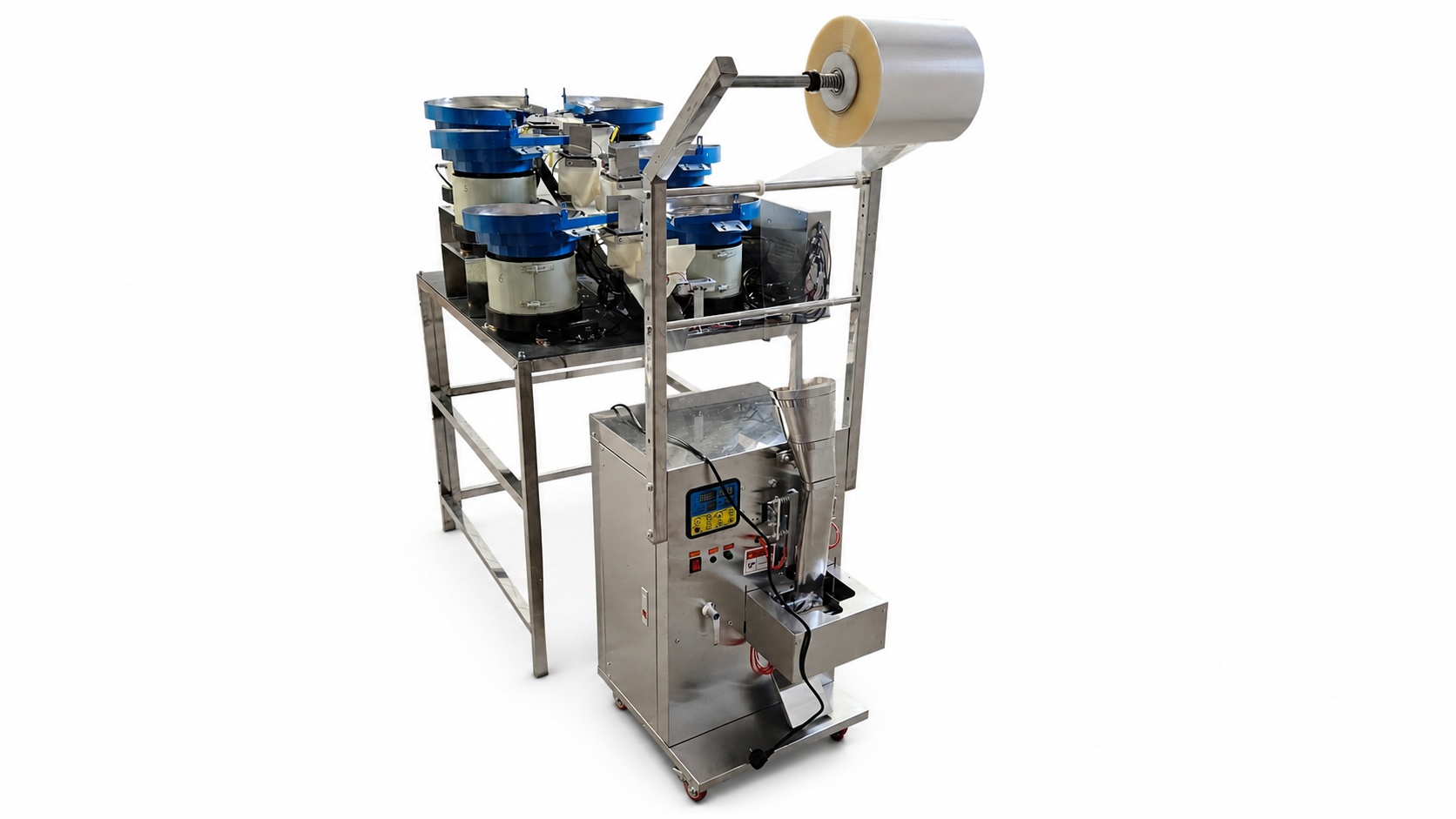

ML-8K-220 to automatyczna maszyna licząco-pakująca w konfiguracji ośmiu niezależnych zasobników wibracyjnych: sześciu kanałów liczących oraz dwóch kanałów wagowych. Maszyna kompletuje i pakuje w woreczki foliowe akcesoria meblowe — konfirmaty, wkręty, mimośrody, trzpienie, blaszki montażowe, kołki, gwoździe oraz drobny osprzęg.
Wersja ośmiozasobnikowa, dzięki dodatkowemu kanałowi wagowemu, umożliwia kompletowanie zestawów mieszanych w jednym przebiegu — liczone akcesoria główne uzupełniane są drobnicą dozowaną wagowo (drobne wkręty, gwoździe, blaszki). Pełen komplet okuć dla pojedynczego korpusu mebla może zostać spakowany do jednego woreczka bez ręcznego dosypywania.

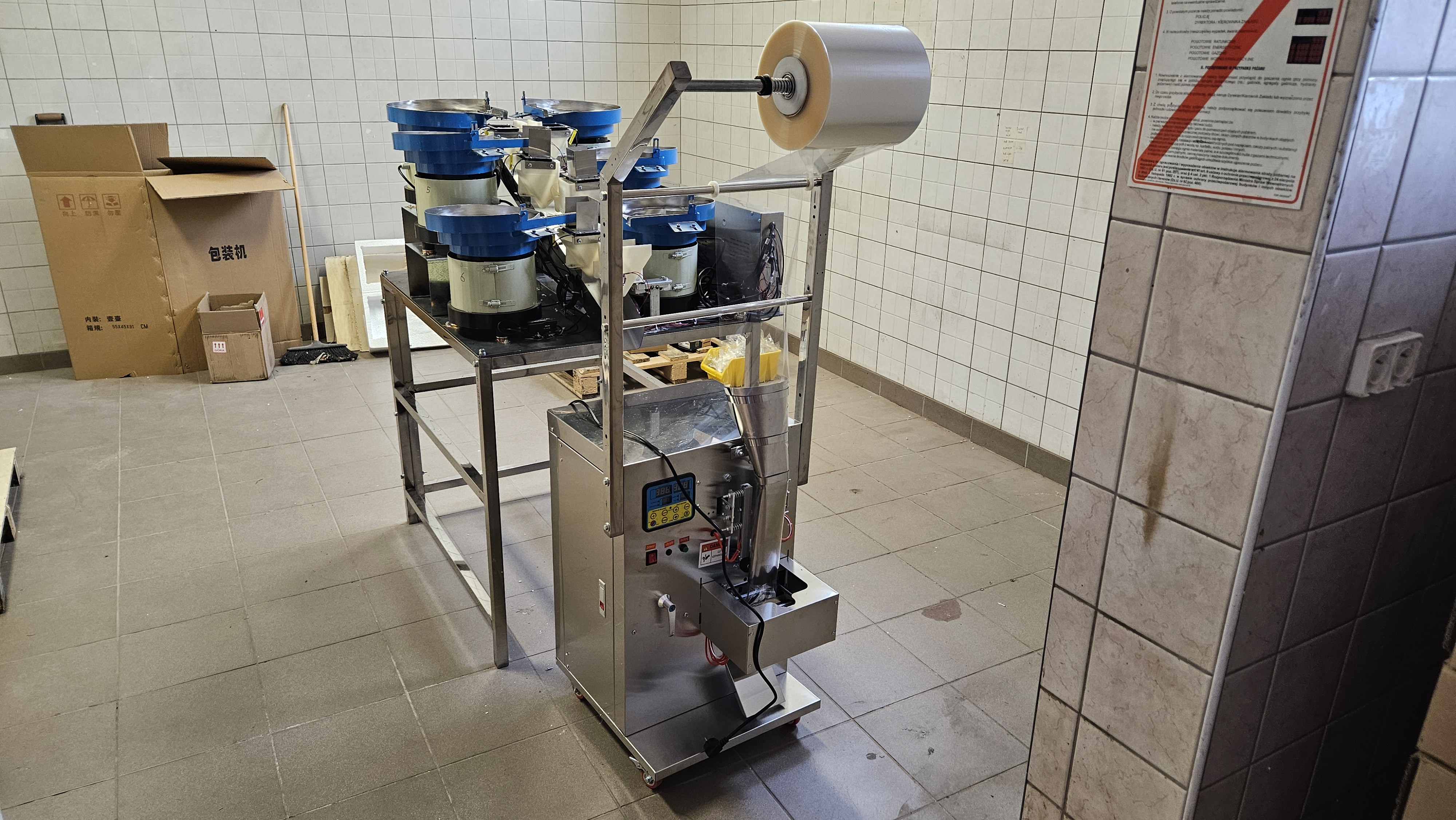

Konstrukcja maszyny nie wymaga sprężonego powietrza — wszystkie ruchy mechaniczne (ciągnięcie folii, zgrzew, odcinanie) realizowane są silnikami elektrycznymi. Eliminuje to konieczność instalacji sprężarki wraz z kosztami serwisowymi i ryzykami związanymi z układem pneumatycznym. Maszyna na kółkach jezdnych — możliwa relokacja stanowiska bez prac instalacyjnych.
Jak działa
Cykl pracy realizowany jest bez stałego udziału operatora — operator wyłącznie uzupełnia magazynek i odbiera gotową paletę.
Załadunek zasobników
Operator napełnia poszczególne zasobniki materiałem zgodnie ze zleceniem produkcyjnym (BOM). Poziom materiału utrzymywany jest poniżej krawędzi zasobnika — przepełnienie blokuje pracę wibratora.
Liczenie i dozowanie
Zasobniki liczące — czujnik optyczny BOJKE ER2-18ZW zlicza elementy przecinające wiązkę detekcji aż do osiągnięcia zadanej liczby sztuk. Zasobniki wagowe — sterownik wagowy dozuje materiał do uzyskania zadanej masy porcji.
Zsyp do leja zbiorczego
Po zakończeniu odliczania i dozowania we wszystkich aktywnych zasobnikach porcja zsypywana jest do wspólnego leja zbiorczego nad zgrzewarką. Sygnał gotowości aktywuje cykl pakowania.
Formowanie woreczka i zgrzew
Zgrzewarka rozwija folię (celofan lub BOPP, taśma 220 mm), formuje woreczek przez złożenie, wykonuje zgrzew boczny. Czujnik IR BOJKE E32-T82W kontroluje pozycję znacznika folii drukowanej.
Wsyp materiału i zamknięcie
Materiał z leja zbiorczego zsypywany jest do uformowanego woreczka. Zgrzewarka wykonuje zgrzew zamykający (z dwustrefową regulacją temperatury 180–200 °C, niezależną góra/dół), po czym odcina gotowy pakiet.
Odbiór gotowych pakietów
Gotowe pakiety trafiają na tacę odbiorczą. Licznik partii pozwala automatycznie zatrzymać maszynę po osiągnięciu zadanej liczby opakowań (np. komplet dla jednego zlecenia).
Zastosowania
- Pakowanie zestawów montażowych dla mebli skrzyniowych (komplet okuć korpusu szafy, komody, regału)
- Kompletowanie konfirmatów, wkrętów, mimośrodów, trzpieni oraz blaszek montażowych
- Dozowanie drobnicy wagowej (drobne wkręty, gwoździe, kołki) równolegle z liczeniem akcesoriów głównych
- Pakowanie elementów spinających: zatrzasków, zawiasów, łączników
- Produkcja seryjna oraz krótkie serie indywidualne (cyfrowa nastawa receptury — natychmiastowa zmiana parametrów dla nowego zlecenia)
Konstrukcja i komponenty
Komponenty uznanych producentów, układ bezpieczeństwa zgodny z Dyrektywą Maszynową, pełna dokumentacja CE zawarta w cenie maszyny.

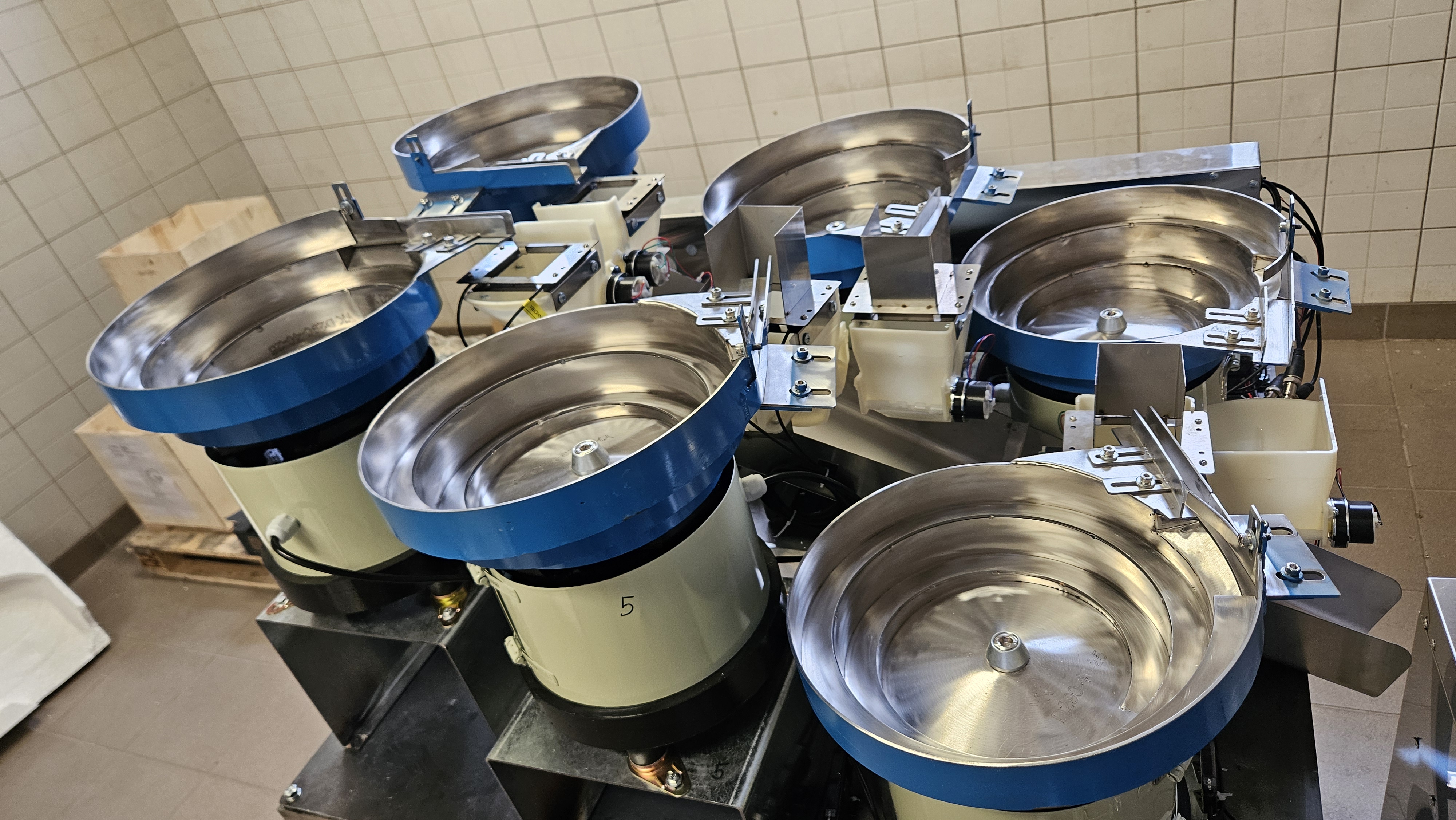

Osiem niezależnych zasobników wibracyjnych

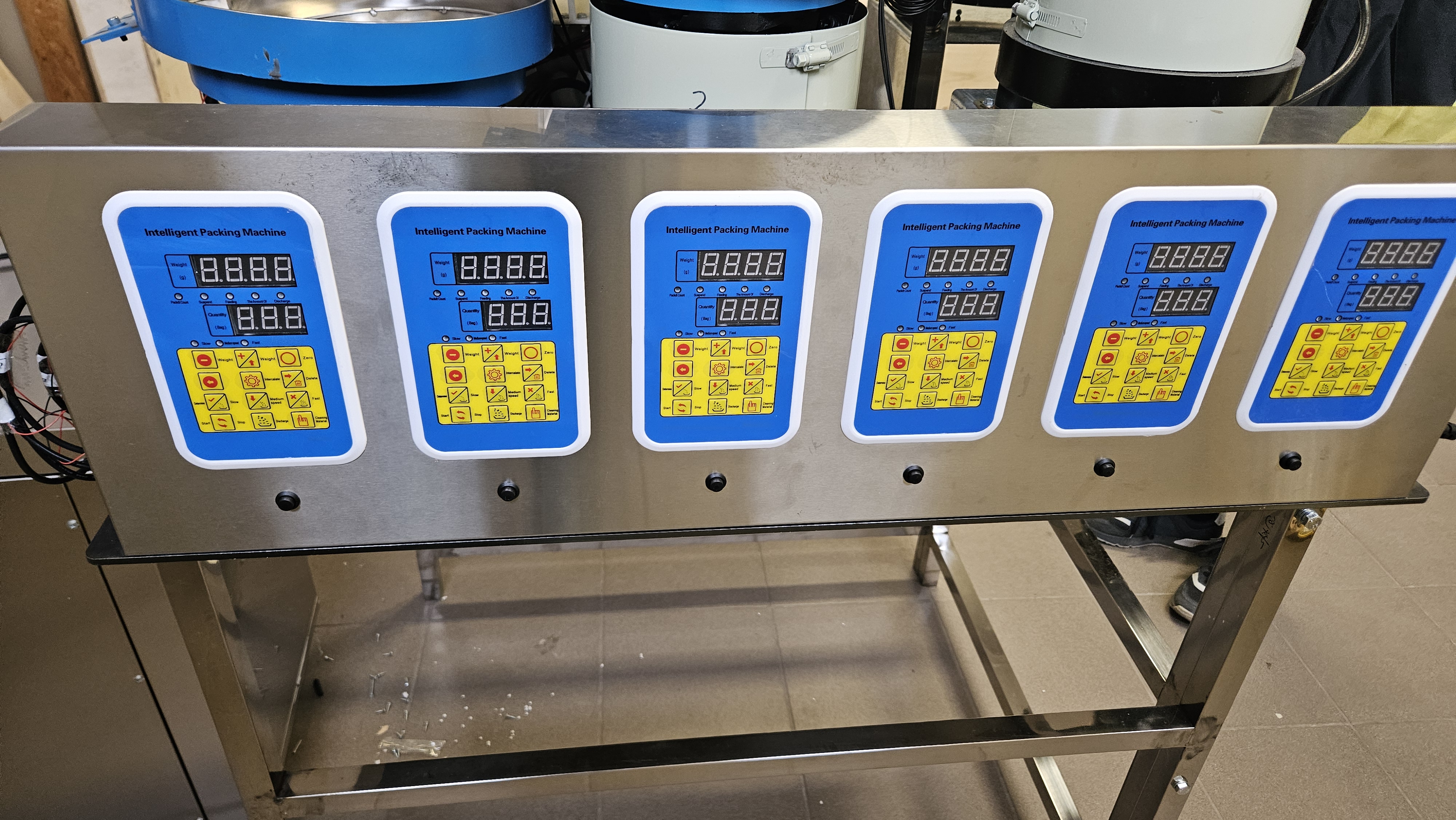

Sześć zasobników liczących z czujnikiem optycznym BOJKE ER2-18ZW oraz dwa zasobniki wagowe ze sterownikiem wagowym. Każdy zasobnik wyposażony w niezależny panel sterowania — przezbrojenie pojedynczego kanału nie wstrzymuje pracy pozostałych.
Sterownik zgrzewarki — panel 12-przyciskowy
Panel HMI z dwunastoma przyciskami i czterema wyświetlaczami siedmiosegmentowymi (temperatura górna, temperatura dolna, długość, licznik opakowań). Sterownik realizuje pełną sekwencję pakowania: ciągnięcie folii, zgrzew górny i dolny, odcinanie, kontrolę licznika partii.
Czujniki BOJKE ER2-18ZW (liczące) i E32-T82W (folia)
Czujniki optyczne BOJKE: ER2-18ZW dla zasobników liczących (5 kHz częstotliwość odpowiedzi, IP64, trzy tryby pracy zasięgu) oraz E32-T82W dla wykrywania znacznika folii drukowanej. Czujniki konfigurowalne z poziomu menu (kalibracja progu, logika wyjścia L-ON/D-ON).
Konstrukcja ze stali nierdzewnej
Rama i obudowa wykonane ze stali nierdzewnej — odporność na korozję, łatwość czyszczenia, zgodność z wymaganiami higienicznymi przemysłu meblowego. Kółka jezdne (cztery sztuki, dwa z hamulcem) wraz z nóżkami poziomującymi umożliwiają mobilność stanowiska.
Brak instalacji pneumatycznej
Wszystkie ruchy mechaniczne realizowane silnikami elektrycznymi sterowanymi z paneli HMI. Eliminacja sprężarki i instalacji pneumatycznej redukuje koszt inwestycji, obniża hałas stanowiska oraz wyklucza zagrożenia związane z układem ciśnieniowym (uderzenie wężem, dynamiczne przeciążenia).
Komplet dokumentacji CE
Deklaracja Zgodności WE, instrukcja obsługi w języku polskim (uniwersalna dla wariantów ML-6K-220 i ML-8K-220, z podziałem na część operatorską oraz serwisową), Risk Assessment zgodny z EN ISO 12100 (9 zagrożeń zidentyfikowanych, brak zagrożeń wysokiego ryzyka rezydualnego), schemat elektryczny.
Dane techniczne
- Zasobniki
- 8 niezależnych zasobników wibracyjnych
- Kanały
- 6 liczących + 2 wagowe
- Wydajność
- do 25 woreczków na minutę
- Folia
- celofan / BOPP, taśma 220 mm (woreczek ok. 110 mm po złożeniu)
- Zgrzew
- trójstronny, dwustrefowa regulacja temperatury (skala 0–255)
- Pozycjonowanie folii
- czujnik podczerwieni (IR) BOJKE E32-T82W
- Czujnik liczenia
- czujnik optyczny BOJKE ER2-18ZW (na każdy zasobnik liczący)
- Sterowanie
- niezależny panel HMI dla każdego zasobnika
- Zasilanie
- 230 V / 50 Hz, 1-fazowe (wtyczka CEE 7/4 Schuko)
- Moc
- 800 W (ok. 3,5 A)
- Sprężone powietrze
- nie wymagane
- Konstrukcja
- stal nierdzewna, kółka jezdne (2 z hamulcem), nóżki poziomujące
- Wymiary gabarytowe
- ok. 1200 × 700 × 1900 mm
- Masa
- ok. 180 kg
- Poziom hałasu
- typowo < 75 dB(A)
Co dostajesz w cenie 115 000 zł netto
- Maszyna fabrycznie nowa, kompletna (8 zasobników, zgrzewarka, panele HMI, tace odbiorcze)
- Transport do siedziby Odbiorcy na terenie Polski (kraje Unii Europejskiej — wycena indywidualna)
- Wniesienie i posadowienie na stanowisku docelowym (maszyna na kółkach — bez prac fundamentowych)
- Uruchomienie realizowane przez technika serwisowego Marlotte (demontaż zabezpieczeń transportowych, kalibracja czujników liczących, kalibracja zasobników wagowych)
- Szkolenie operatorów: obsługa, ustawianie receptur, wymiana folii, konserwacja codzienna
- Komplet dokumentacji CE: instrukcja obsługi w języku polskim, Deklaracja Zgodności WE, Risk Assessment EN ISO 12100, schemat elektryczny
- Tabliczka znamionowa Marlotte Sp. z o.o. zamontowana fabrycznie na maszynie
- Gwarancja 12 miesięcy obejmująca części oraz usługę serwisową
- Serwis pogwarancyjny w języku polskim: +48 510 765 550, serwis@marlotte.pl, poniedziałek – piątek, 8:00 – 16:00
Wyślij zapytanie — Maszyna licząco-pakująca ML-8K-220
Cena 115 000 zł netto. Odpowiadamy w 1 dzień roboczy z konkretną propozycją terminu i leasingu.
