O maszynie

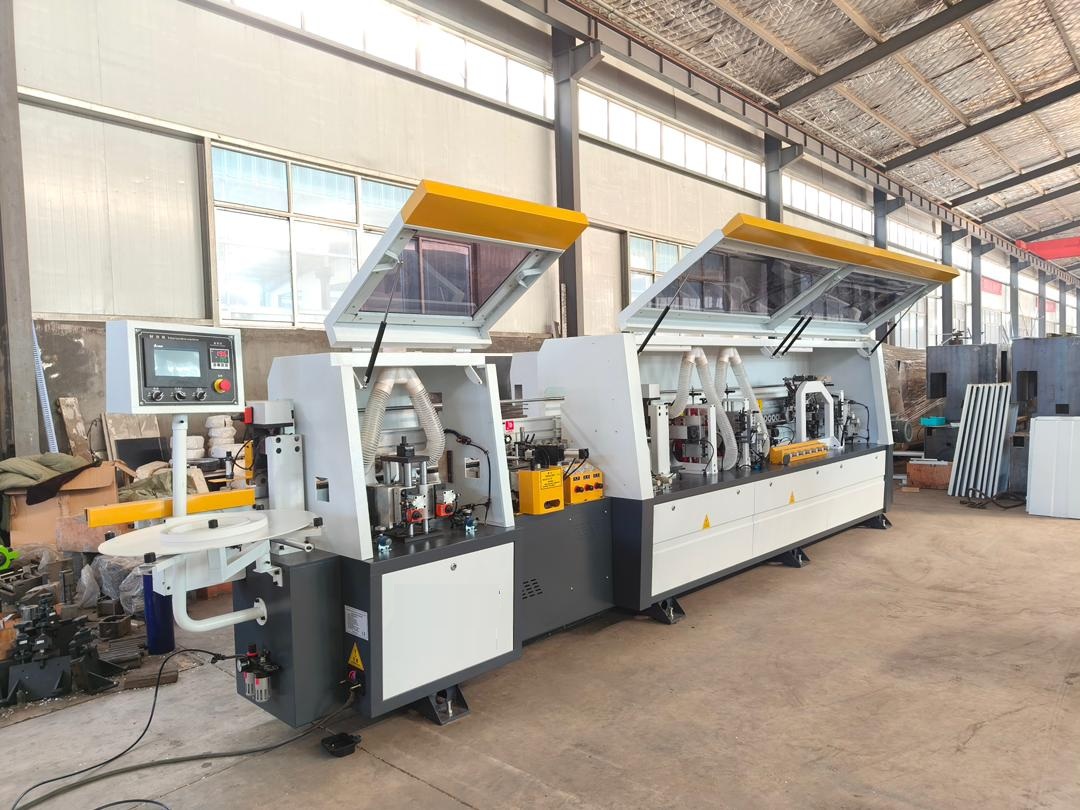

WS828B to okleiniarka prostoliniowa klasy przemysłowej w konfiguracji ośmiu funkcji obróbczych uzupełnionych dwoma agregatami natryskowymi (antyadhezyjnym i czyszczącym). Maszyna realizuje pełny proces oklejania krawędzi elementu meblowego w jednym przejściu: od frezowania wstępnego, przez aplikację kleju i obrzeża, po wykończenie polerską krawędzi.
Sterowanie oparte na PLC Delta wraz z dotykowym panelem HMI Delta, falownik Yukong dla płynnej regulacji posuwu 18–24 m/min, pneumatyka AirTAC, prowadnice CSK oraz styczniki Delixi. Komponenty pochodzą od uznanych producentów tajwańskich i chińskich klasy premium — nie z segmentu rozwiązań ekonomicznych.

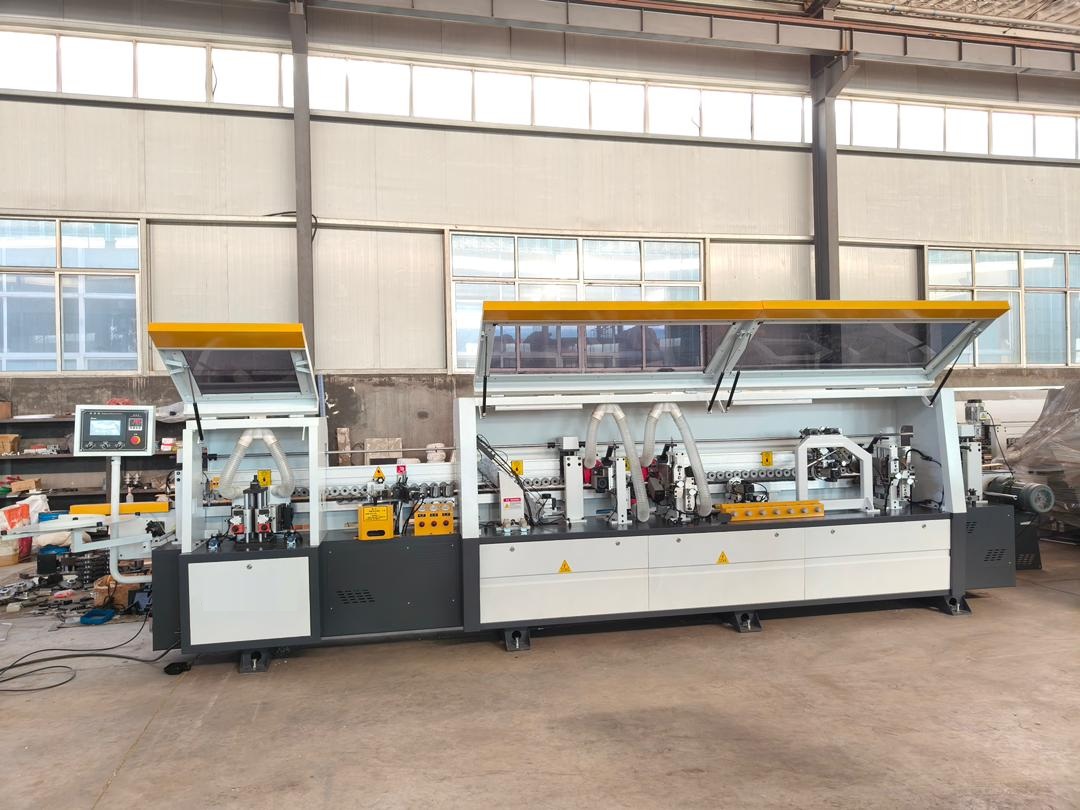

Maszyna dostarczana jest z kompletem dokumentacji CE w języku polskim (instrukcja obsługi, Risk Assessment zgodny z EN ISO 12100, schemat elektryczny, Deklaracja Zgodności WE) — dokumentacja gotowa do przedłożenia jednostkom nadzoru (PIP, UDT). Identyczna maszyna pracuje w naszym zakładzie produkcyjnym w Elblągu — istnieje możliwość prezentacji w warunkach roboczych z oklejeniem próbek dostarczonych przez Odbiorcę.

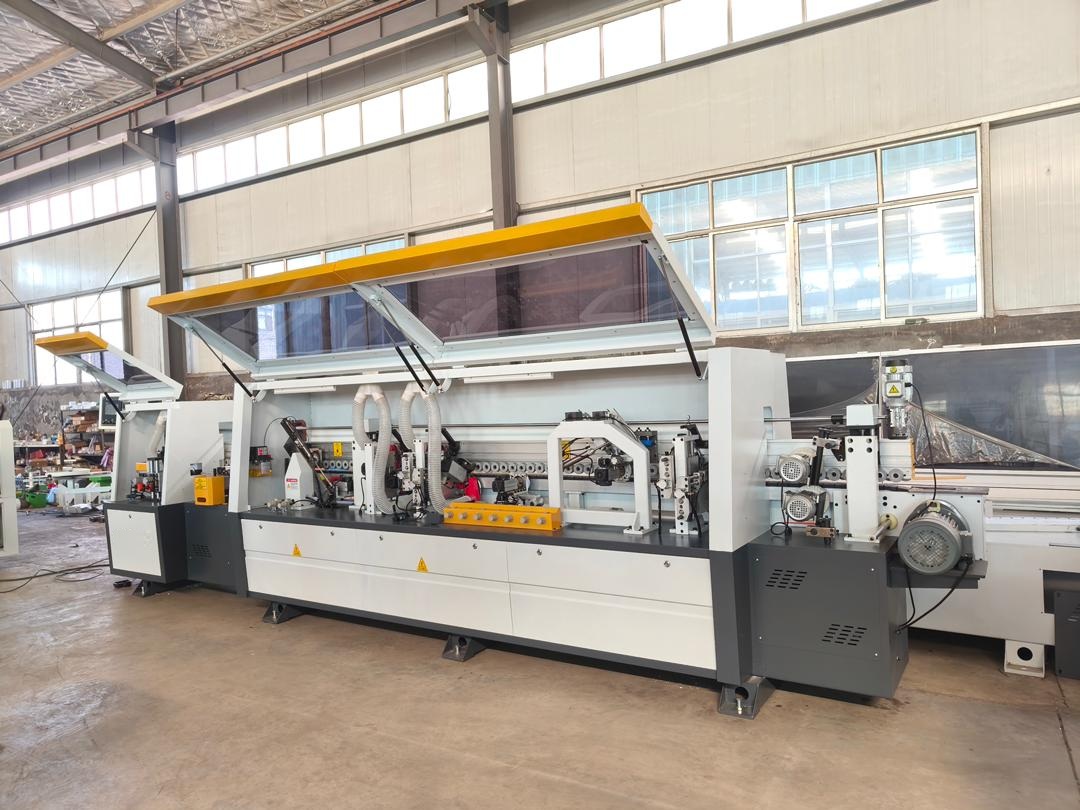

Jak działa
Cykl pracy realizowany jest bez stałego udziału operatora — operator wyłącznie uzupełnia magazynek i odbiera gotową paletę.
Frezowanie wstępne (pre-milling)
Dwa diamentowe frezy 1,8 kW wyrównują krawędź elementu przed aplikacją kleju. Eliminacja drobnych ubytków i nierówności po pilarce formatyzerskiej zapewnia jednorodne przyleganie obrzeża.
Natrysk antyadhezyjny i aplikacja kleju
Agregat antyadhezyjny pokrywa płaszczyzny boczne elementu (przeciwdziała przywieraniu nadmiaru kleju). Otwarty zbiornik EVA 1,5 kW utrzymuje temperaturę roboczą 180–200 °C; sześć rolek dociskowych pneumatycznych zapewnia trwałe przyleganie obrzeża.
Obcinanie końców (end cutting)
Dwie głowice 0,37 kW prowadzone na prowadnicach CSK precyzyjnie odcinają nadmiar obrzeża na początku i końcu elementu, zapewniając proste, prostopadłe krawędzie.
Frezowanie zgrubne i wykańczające
Frez płaski (2 × 0,55 kW) usuwa nadmiar obrzeża od strony górnej i dolnej elementu. Frez wykańczający R-fillet (2 × 0,55 kW) profiluje miękką krawędź zaoblenia.
Zaokrąglanie naroży i cyklinowanie
Głowice zaokrąglające naroża (2 × 0,37 kW) prowadzone krzywką kopiującą formują naroża zgodnie z profilem obrzeża. Cykliny wykańczają powierzchnię obrzeża, usuwając ewentualne ślady frezów.
Natrysk czyszczący i polerowanie
Agregat czyszczący usuwa resztki kleju i zanieczyszczenia z płaszczyzn elementu. Dwie polerki 0,18 kW z bawełnianymi kołami nadają obrzeżu jednolity, matowo-połyskowy wykończenie. Element wychodzi z maszyny gotowy do dalszej obróbki.
Zastosowania
- Oklejanie krawędzi prostoliniowych w korpusach mebli (boki, wieńce, fronty, półki)
- Obróbka obrzeży o grubości 0,3–3 mm w materiałach PVC, ABS, melamina oraz okleina naturalna
- Współpraca z klejami EVA termotopliwymi (Henkel Technomelt Q 5316 klasy D2 oraz Q 7110 klasy D3)
- Produkcja seryjna oraz wielowymiarowa (płynna regulacja posuwu 18–24 m/min)
- Integracja z linią obróbczą — rolotok skośny FUR-RT-1250 zapewnia automatyczne pozycjonowanie elementów
Konstrukcja i komponenty
Komponenty uznanych producentów, układ bezpieczeństwa zgodny z Dyrektywą Maszynową, pełna dokumentacja CE zawarta w cenie maszyny.

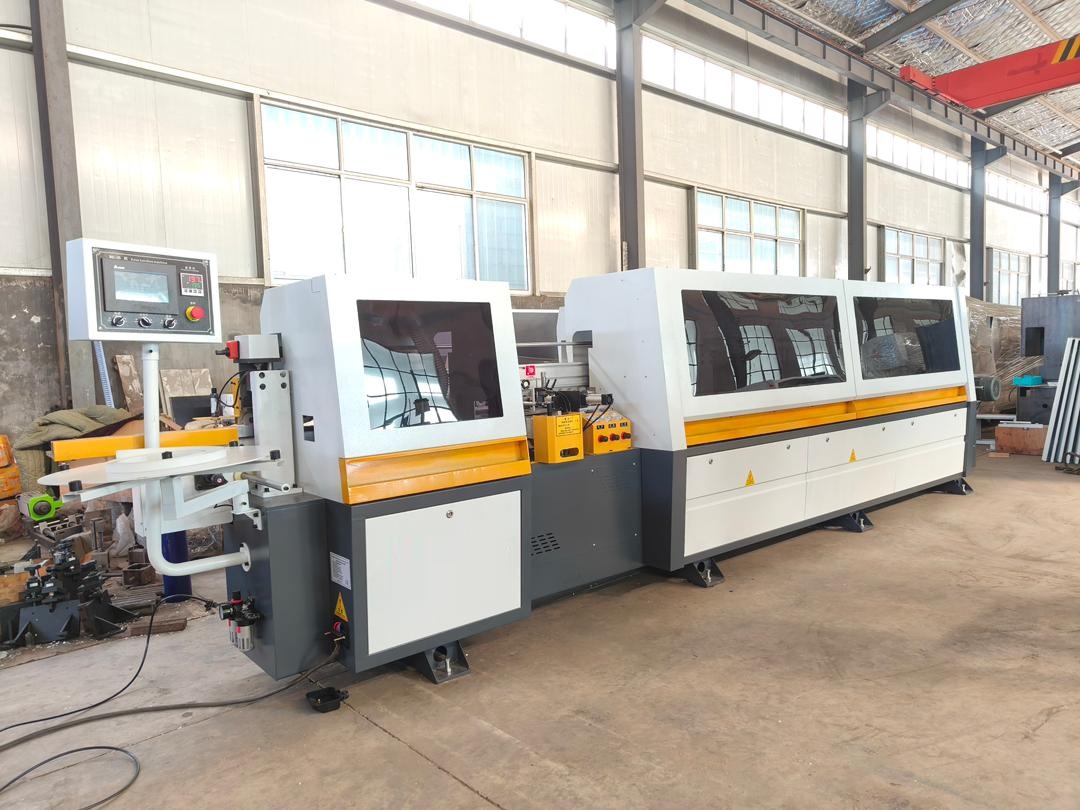

Sterowanie PLC Delta i HMI Delta
Sterownik programowalny Delta wraz z dotykowym panelem HMI Delta zapewnia precyzyjną synchronizację wszystkich ośmiu funkcji obróbczych. Recepty parametrów (temperatura kleju, prędkość posuwu, czas docisku) zapisywane w pamięci sterownika z możliwością szybkiego przywołania.
Falownik Yukong VFD — płynna regulacja posuwu
Płynna regulacja prędkości posuwu w zakresie 18–24 m/min realizowana falownikiem Yukong. Możliwość dostrojenia prędkości do rodzaju materiału, grubości obrzeża oraz wymaganej jakości wykończenia.
Otwarty zbiornik EVA 1,5 kW
Otwarty zbiornik kleju o pojemności roboczej pokrywającej zmianę produkcyjną, z dwustrefową regulacją temperatury 180–200 °C. Zalecane kleje: Henkel Technomelt Q 5316 (klasa D2) lub Q 7110 (klasa D3). Konstrukcja zbiornika nie jest przeznaczona do klejów PUR (Purmelt) — sieciowanie pod wpływem wilgoci.
Pneumatyka AirTAC i prowadnice CSK
Pneumatyka AirTAC (Tajwan) — ciśnienie robocze 0,6–0,8 MPa, czternaście zaworów elektromagnetycznych obsługujących dociski rolkowe, głowice frezujące oraz agregaty natryskowe. Prowadnice liniowe CSK (Tajwan) zapewniają powtarzalność pozycjonowania głowic.
Bezpieczeństwo zgodne z EN ISO 13849-1 kat. PL d
Dwa wyłączniki awaryjne grzybkowe, przekaźnik bezpieczeństwa, monitorowane osłony otwierane oraz krańcówki Honeywell. Obwód bezpieczeństwa Kategoria 3 / Performance Level d zgodnie z Dyrektywą Maszynową 2006/42/WE.
Wymagania odciągu
Trzy króćce Ø100 mm wymagające wydajności minimum 3 900 m³/h. Zalecana instalacja metalowa (strefa ATEX 22), schemat: Ø100 (króciec maszyny) → Ø150 (magistrala) → Ø200 (zejście do filtra), prędkość ssania 18–22 m/s. Zalecany odciąg dwuworkowy o odpowiedniej wydajności.
Dane techniczne
- Funkcje obróbcze
- 8 funkcji + 2 agregaty natryskowe
- Posuw
- 18–24 m/min (regulacja falownikiem Yukong VFD)
- Grubość obrzeża
- 0,3–3 mm (PVC, ABS, melamina, okleina naturalna)
- Grubość elementu
- 12–40 mm typowo / 8–60 mm maksymalnie
- Minimalna szerokość elementu
- 55 mm
- Klej
- EVA termotopliwy, otwarty zbiornik 180–200 °C
- Sterowanie
- PLC Delta + HMI dotykowy Delta
- Pneumatyka
- AirTAC / Yadeke, ciśnienie robocze 0,6–0,8 MPa
- Odciąg
- 3 króćce Ø100 mm, wymagana wydajność min. 3 900 m³/h
- Zasilanie
- 3 × 400 V / 50 Hz
- Moc
- 12,5 kW (rzeczywista) / 21 kW (znamionowa z tabliczki)
- Wymiary (D × S × W)
- 6800 × 900 × 1600 mm
- Masa
- ok. 2 500 kg
- Norma bezpieczeństwa
- EN ISO 13849-1 kat. PL d
Co dostajesz w cenie 130 000 zł netto
- Maszyna fabrycznie nowa, kompletna (8 funkcji obróbczych, 2 agregaty natryskowe, szafa sterownicza, panel operatorski HMI)
- Transport do siedziby Odbiorcy na terenie Polski (kraje Unii Europejskiej — wycena indywidualna)
- Wniesienie i posadowienie na stanowisku docelowym
- Uruchomienie realizowane przez technika serwisowego Marlotte (podłączenie zasilania, pneumatyki, odciągu, kalibracja głowic)
- Szkolenie operatorów: obsługa, programowanie recept, konserwacja codzienna, wymiana kleju
- Komplet dokumentacji CE: instrukcja obsługi w języku polskim, Deklaracja Zgodności WE, Risk Assessment EN ISO 12100, schemat elektryczny
- Tabliczka znamionowa Marlotte Sp. z o.o. zamontowana fabrycznie na maszynie
- Gwarancja 12 miesięcy obejmująca części oraz usługę serwisową
- Serwis pogwarancyjny w języku polskim: +48 510 765 550, serwis@marlotte.pl, poniedziałek – piątek, 8:00 – 16:00
Części eksploatacyjne — mamy na stanie w Elblągu
Tych samych narzędzi używamy u siebie na produkcji. Wysyłka 24h, bez czekania kilku tygodni na dostawę z Chin.
- Diamentowe (PCD) frezy wstępne — komplet L+P od 800 zł
Diamentowe frezy wstępne wytrzymują wielokrotnie dłużej niż standard węglikowy (typowo 10–20×) — eksploatacja w skali roku znacznie niższa niż w maszynach kupowanych „z półki” bez wsparcia części.
Wyślij zapytanie — Okleiniarka WS828B 8+2
Cena 130 000 zł netto. Odpowiadamy w 1 dzień roboczy z konkretną propozycją terminu i leasingu.
